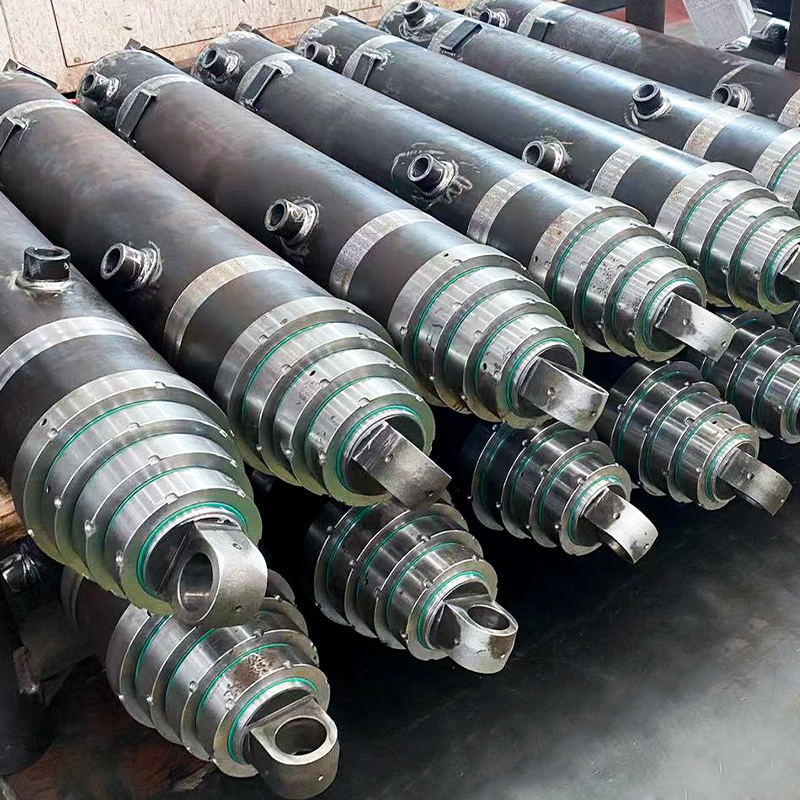

Telescopic Hydraulic Cylinder – Multi-Stage Cylinder Tube Set, Cold Drawn Steel pipe, E355

Ang aming Telescopic Hydraulic Cylinders ay multi-stage, heavy-duty cylinder na idinisenyo para sa mga dump truck, trailer, at pang-industriyang kagamitan sa pag-angat.

Magtanong Ngayon

Ang bawat hanay ng tubo ay katumpakan na ginawa mula sa malamig na iginuhit na E355 na bakal, na tinitiyak na:

· Makinis na extension at pagbawi sa maraming yugto
· Mataas na lakas sa ilalim ng mabibigat na karga
· Mahabang buhay ng serbisyo na may kaunting pagpapanatili

Custom-built sa iyong mga detalye, kabilang ang haba ng stage, diameter, at kapal ng pader.

Mga Karaniwang Marka ng Bakal

·EN 10305-1 E355 – malamig na iginuhit na walang tahi na bakal, mataas na lakas at paglaban sa pagkapagod
·ASTM A519 / ST52 / 20MnV6 / 27SiMn – opsyonal para sa mga espesyal na application na nangangailangan ng dagdag na lakas

Mga Opsyonal na Materyales

Para sa magaan o espesyal na yugto, ang mga tubo ay maaari ding gawin mula sa:

·EN 10305-2 Cold-Drawn Welded Steel – angkop para sa mas mababang presyon o mas maliliit na teleskopiko na yugto
·ASTM A513 Welded Tubes – precision welded, maaaring mahasa o makina para sa mga custom na application
· Ang mga custom na pagtutukoy ay magagamit kapag hiniling.

Mga Karaniwang Laki para sa Telescopic Cylinder Tubes (OD × WT)

OD (mm)	WT (mm)	Uri ng Yugto / Mga Tala
60	4	Pinakamaliit na yugto, magaan na mga silindro
100	5	Magaan na mga silindro
120	6	Mga silindro ng katamtamang tungkulin
140	7	Mga pangunahing yugto para sa mga dump truck
160	8	Mga yugto ng mabibigat na tungkulin
180	9	Extreme-duty na mga cylinder
200	10	Sobrang mabigat na tungkulin
220	11	Napakalaking hydraulic cylinder
250	12	Mga espesyalidad / extreme-duty na cylinder

Tandaan: Ang kapal ng pader ay tumataas nang proporsyonal sa OD upang mapanatili ang integridad ng istruktura, tuwid, at maayos na operasyon ng piston. Available ang mga custom na laki.

Teknikal na Pagtutukoy

· Materyal: Cold-drawn seamless steel E355 (pangunahing); opsyonal EN 10305-2 o ASTM A513
· Ibabaw na Tapos: Machine OD at ID; opsyonal na honing para sa makinis na paglalakbay ng piston
·Pagpaparaya: H8 o mas mahigpit sa ID
· Pagkatuwid: ≤ 0.3 mm/m bawat yugto
·Kabilogan: ≤ 0.03 mm bawat yugto
·Aplikasyon: Mga multi-stage na telescopic cylinder para sa mga dump truck, trailer, at pang-industriyang lifting

Proseso ng Paggawa

1. Pagpili ng Steel Tube – mataas na lakas E355 o opsyonal na mga marka ng EN 10305-2 / ASTM A513
2. Malamig na Pagguhit – pinapabuti ang straightness, dimensional accuracy, at surface finish
3. Precision Machining – custom na OD, ID, at pagtatapos sa bawat yugto
4. Opsyonal na Honing – tinitiyak ang maayos na operasyon ng piston at mababang friction
5. Inspeksyon – straightness, roundness, dimensional accuracy, at surface finish
6. Handa na ang Assembly – mga hanay ng tubo na tumugma sa bawat multi-stage na disenyo ng silindro

Mga Pangunahing Tampok at Benepisyo

·Multi-stage tube set para sa mga teleskopiko na silindro
·High-strength cold-drawn steel – matibay sa ilalim ng mabibigat na karga
·Mga opsyonal na materyales para sa magaan o espesyal na yugto
·Custom-built upang magkasya sa mga dump truck, trailer, o mabibigat na makinarya
· Opsyonal na honing para sa makinis na paglalakbay ng piston
· Ang mga ready-to-assemble na set ay nagbabawas sa oras ng pagpupulong

Mga aplikasyon

· Telescopic cylinders para sa mga dump truck at trailer
· Industrial lifting at material handling equipment
· Heavy-duty na makinarya sa mobile
· Mga custom na multi-stage na hydraulic cylinder na nangangailangan ng precision tube set
