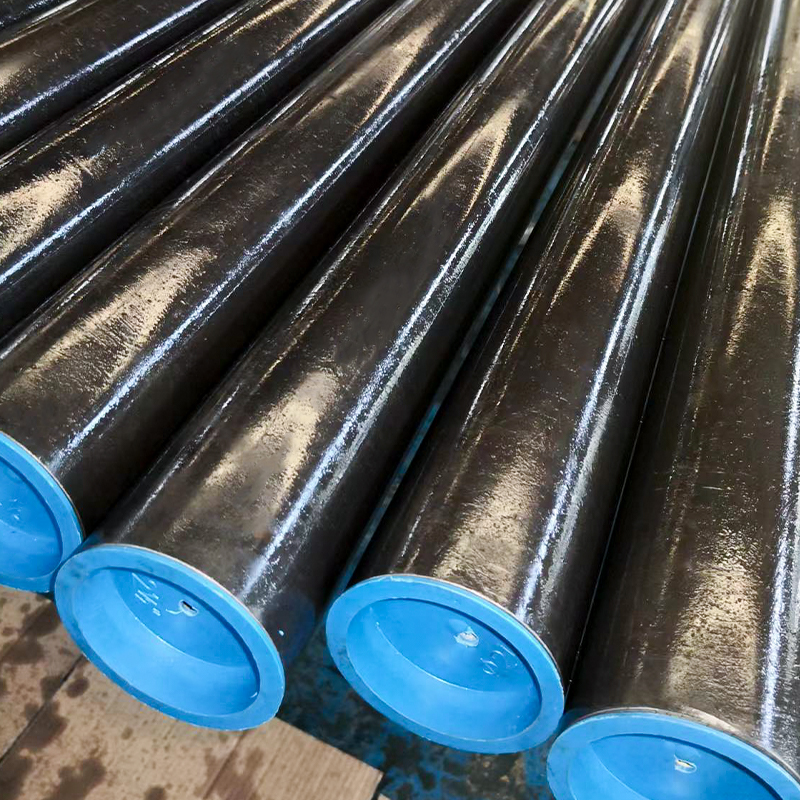

Ang aming Hydraulic Cylinder Tubes - ASTM A513 ST52 Cold Drawn Welded (CDW) ay inengineered upang makapaghatid ng balanse ng mataas na katumpakan, pagiging maaasahan, at pagiging epektibo sa gastos. Ginawa sa pamamagitan ng Electric Resistance Welding (ERW) at pagkatapos ay malamig na iginuhit sa ibabaw ng mandrel (DOM), ang mga tubo na ito ay nakakamit ng mahusay na dimensional na katumpakan, makinis na panloob na mga ibabaw, at higit na tuwid.
Partikular na binuo para sa mga proseso ng honing o skiving & roller burnishing (SRB), ang mga tube na ito ay nagbibigay ng perpektong bore finish para sa hydraulic at pneumatic cylinder application sa mga industriya gaya ng construction, agriculture, automotive, at material handling.
Mga Karaniwang Marka ng Bakal
·ASTM A513 Type 5 (Drawn Over Mandrel, DOM)
· Katumbas ng ST52 / E355
·SAE 1020, SAE 1026 (mga opsyonal na marka)
·E235 (para sa mga light-duty na application)
Mga Karaniwang Laki (OD × WT)
·Ø40 mm × 2.5 mm
·Ø50 mm × 3 mm
·Ø63.5 mm × 4 mm
·Ø76 mm × 5 mm
·Ø90 mm × 6 mm
·Ø100 mm × 6 mm
·Ø120 mm × 8 mm
·Ø150 mm × 10 mm
Tandaan: Ang parehong sukatan at imperial DOM tube ay available kapag hiniling.
Teknikal na Pagtutukoy
·Pamantayang: ASTM A513, Uri 5 (CDW / DOM Tubing)
·Bakal na Grado: ST52 / SAE 1026
·Kondisyon: Cold Drawn, Normalized
· Pagkatuwid: ≤ 0.5:1000
· Mga pagpaparaya: OD at WT ayon sa pamantayan ng ASTM A513
· Surface Finish (tulad ng ibinigay): ID Ra ≤ 2.5 μm
· Surface Finish (pagkatapos ng honing/SRB): ID Ra ≤ 0.4 μm
Proseso ng Paggawa
1. Hot Rolled Steel Strip → precision slit
2. Electric Resistance Welding (ERW) → pagbuo ng mother tube
3. Heat Treatment / Normalization → inaalis ang mga stress at pinapabuti ang integridad ng weld
4. Cold Drawing Over Mandrel (DOM) → tinitiyak ang tumpak na OD/ID, pinahusay na lakas
5. Pagputol at Pagtuwid → nakakamit ang mahusay na katumpakan ng haba at tuwid
6. Pangwakas na Inspeksyon → mga pagsusuri sa sukat, pagsusuri sa kalidad ng weld seam, pagsusuri sa ibabaw
Mga Pangunahing Tampok at Benepisyo
· Cost-effective na alternatibo sa walang tahi na ASTM A519 tubes
· Napakahusay na straightness at dimensional precision
· Mataas na kalidad ng weld seam dahil sa normalisasyon ng proseso ng DOM
· Perpektong inihanda para sa honing o SRB finishing
·Ibinibigay sa sukatan at imperyal na laki para sa global compatibility
Mga aplikasyon
· Hydraulic cylinders para sa construction equipment
· Mga sistemang haydroliko ng makinarya sa agrikultura
· Industrial automation at robotics
· Materyal handling at lifting equipment
·Pneumatic cylinders
