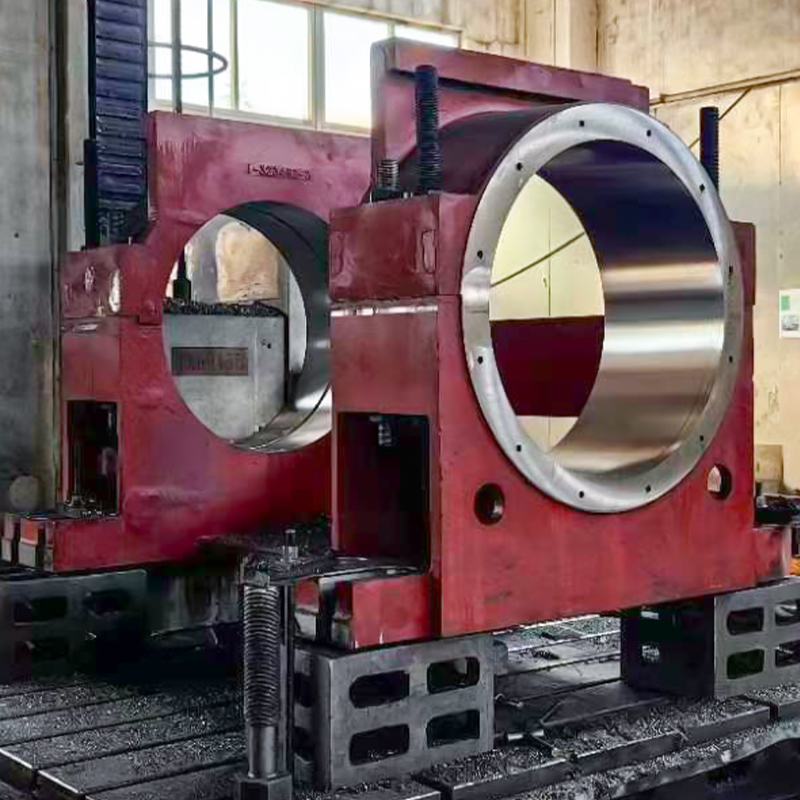

Ang aming mga de-kalidad na cast steel bearing housings ay idinisenyo para sa matinding pagkarga at precision na pagganap sa hinihingi na mga pang-industriyang aplikasyon. Ginawa mula sa ASTM A216 WCB cast steel at opsyonal na iba pang mga premium na grado, tinitiyak ng mga housing na ito ang mataas na tibay, pagiging maaasahan, at katumpakan. Magagamit sa mga laki ng bore mula Ø50 mm hanggang Ø1500 mm (1.969–59.055 in), mga panlabas na diameter mula 100 mm hanggang 2000 mm, at 50 mm ang lapad, at 50 mm ang lapad. heavy-duty standard Ø500 mm bore × 700 mm OD × 200 mm lapad (19.685 × 27.559 × 7.874 in). Tamang-tama para sa pagmimina, wind turbine, pump, conveyor, at malakihang industriyal na makinarya.
Mga Pangunahing Tampok
· Lakas ng Mabigat na Tungkulin: Sinusuportahan ng ASTM A216 WCB (yield ~250 N/mm²) ang matinding load.
· Precision Machining: Tinitiyak ng mga tolerance ng bore ±0.05 mm na perpektong akma ang bearing.
· Paglaban sa kaagnasan: Opsyonal na pagpipinta, galvanizing, o oil coating.
· Malaking Saklaw ng Sukat: Mga sukat ng bore hanggang Ø1500 mm (59.055 in) para sa malalaking bearings.
· Matibay na Disenyo: Cast steel construction para sa pangmatagalang pagiging maaasahan.
· Nako-customize na Mga Pagpipilian: Iniakma ang mga sukat at pagtatapos para sa mga partikular na aplikasyon.
Mga Karaniwang Marka ng Bakal
| Marka ng Bakal | Uri | Lakas ng Yield (N/mm²) | Lakas ng Tensile (N/mm²) | Pagpahaba (%) | Mga Pangunahing Aplikasyon | Mga Tala |
| ASTM A216 WCB | Cast Carbon Steel | ~250 | 485–655 | 22 | Karaniwan at mabigat na pang-industriya na makinarya, pagmimina, wind turbine | Pinakamalawak na ginagamit; mahusay na machinability |
| ASTM A487 4Q | High-Strength Cast Steel | ~485 | 655–895 | 15–20 | Extreme-duty na mga application, malalaking kagamitan | Superior na lakas para sa napakataas na pagkarga |
| ASTM A217 WC9 | Cr-Mo Alloy Steel | ~275 | 485–655 | 18 | Mga application na may mataas na temperatura, turbine, mabibigat na makinarya | Napakahusay na thermal stability |
| AISI 304 (EN 1.4301) | Hindi kinakalawang na asero | ~205 | 515–690 | 40 | Mga kapaligirang lumalaban sa kaagnasan, pagkain, dagat | Tamang-tama para sa basa o agresibong kemikal na mga kapaligiran |
| ASTM A36 | Structural Carbon Steel | ~250 | 400–550 | 20 | Karaniwang makinarya, mas maliliit na pang-industriya na aplikasyon | Cost-effective na opsyon para sa mas magaan na load |
Mga Karaniwang Sukat at Dimensyon
| Bore Diameter (ID) | Panlabas na Diameter (OD) | Lapad | Mga Tala |
| Ø50 mm | 120 mm | 50 mm | Maliit na makinarya |
| Ø200 mm | 400 mm | 120 mm | Katamtamang makinarya |
| Ø500 mm | 700 mm | 200 mm | Pang-industriyang mabigat na tungkulin |
| Ø1000 mm | 1400 mm | 350 mm | Malaking kagamitan |
| Ø1500 mm | 2000 mm | 500 mm | Mga aplikasyon ng matinding tungkulin |
Kapasidad ng Pag-load: Hanggang 50,000 kg (110,231 lb) dynamic, depende sa uri ng bearing.
Mga Pagpapahintulot: Bore ±0.05 mm para sa Ø50–500 mm; ±0.1 mm para sa >500–1500 mm. OD/Lapad ±0.5 mm para sa Ø50–500 mm; ±1 mm para sa >500–1500 mm. Surface finish Ra ≤ 1.6 µm.
Proseso ng Paggawa
1. Paghahagis: Ang buhangin o investment casting ay bumubuo ng mga matatag na pabahay.
2. Precision Machining: Nakakamit ng CNC machining ang bore ±0.05 mm at mahigpit na dimensional accuracy.
3. Paggamot sa init: Normalized o annealed upang mapahusay ang lakas at tigas.
4. Pagtatapos sa Ibabaw: Pininturahan, galvanized, o nilagyan ng langis para sa paglaban sa kaagnasan.

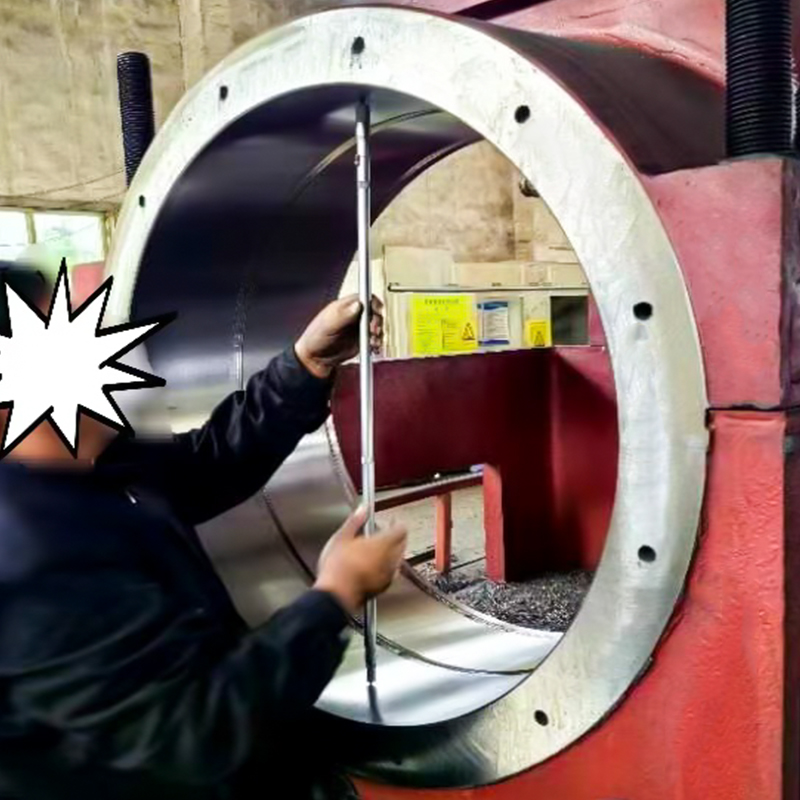

5. Pagsusuri sa Kalidad: Mga pagsusuri sa sukat, pagsubok sa katigasan, at mga inspeksyon ng ultrasonic.
Mga aplikasyon
·Pagmimina: Conveyor system, crusher, at paghawak ng materyal (WCB, A487 4Q).
· Mga Wind Turbine: Main shaft at gearbox housings (WCB, WC9).
· Malakas na Makinarya: Mga bomba, turbine, at kagamitang pang-industriya (WCB, Ø500 mm bore).
· Nakakasira na kapaligiran: Pagproseso ng pagkain o mga aplikasyon sa dagat (AISI 304).
· Mga Karaniwang Aplikasyon: Mas maliit na makinarya at sasakyan (A36).
· Mga Pangalawang Aplikasyon: Structural mounts sa malalaking kagamitan, corrosion-resistant fitting, at iba pang custom na gamit.
Mga kalamangan
· Pinahusay na buhay ng tindig na may katumpakan na akma.
· Nabawasan ang vibration at mekanikal na ingay.
· Mataas na kapasidad na nagdadala ng pagkarga at paglaban sa epekto.
· Mga opsyon para sa corrosion resistance sa malupit na kapaligiran.
Delivery at Quality Assurance
· Mga Kundisyon sa Paghahatid: Normalized o annealed.
· Mga Kondisyon sa Ibabaw: Pininturahan, galvanized, o may langis.
·Pagsunod: mga pamantayan ng ASTM A216, A487, A217, A36, at AISI.
·Mga Sertipiko: DIN EN 10204 3.1 para sa kemikal na komposisyon, mekanikal na katangian, at katumpakan ng dimensyon.
