Pangkalahatang-ideya

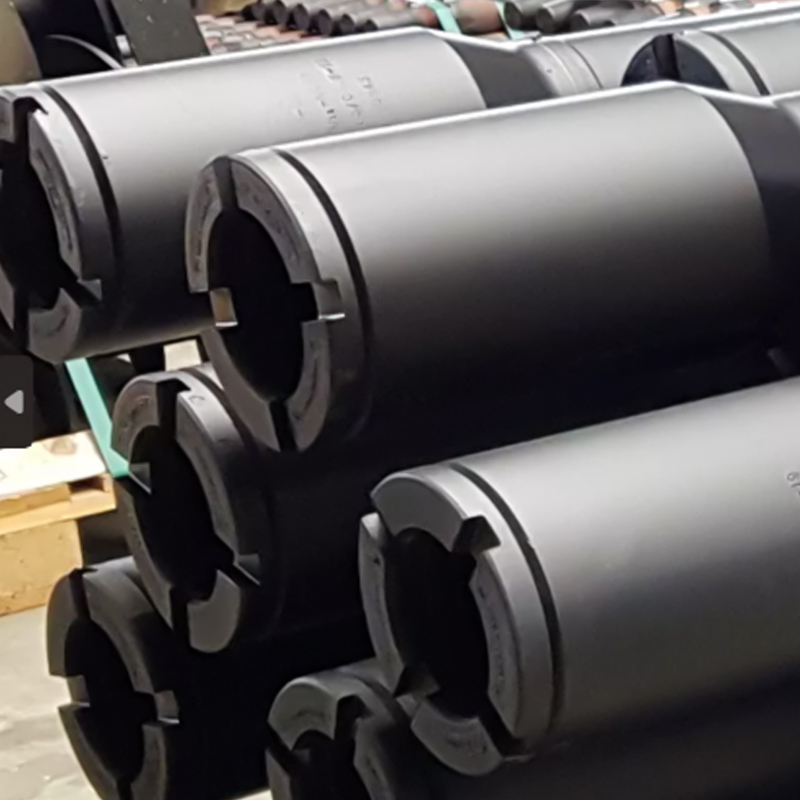

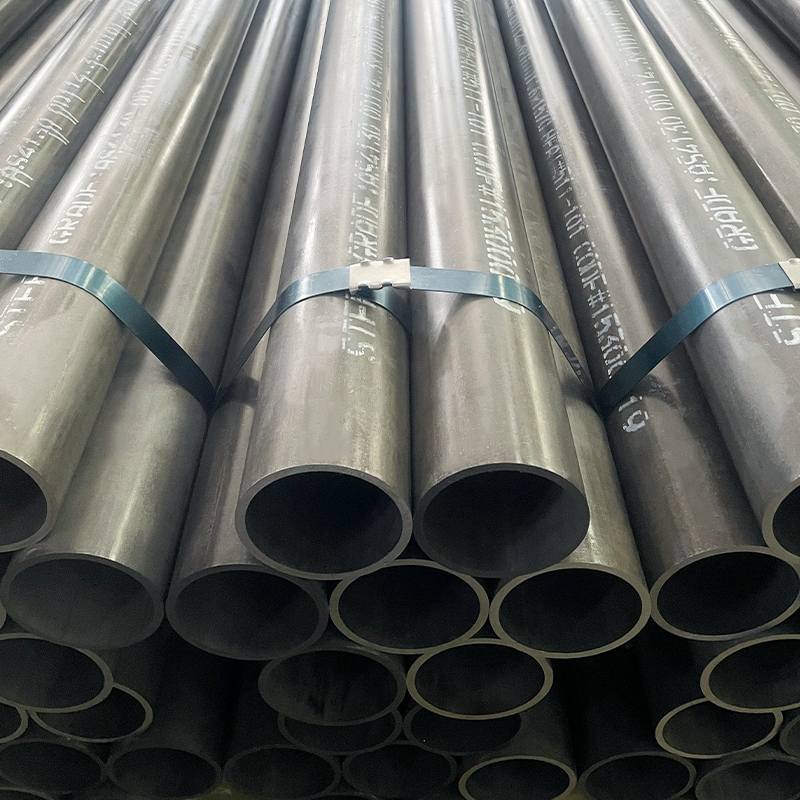

Paganahin ang iyong geotechnical drilling operations gamit ang aming ASTM A519 Grade 4130 Geotechnical Drill Pipe. Magagamit sa mga laki mula Ø60.3 hanggang 114.3 mm (2.375–4.5 in) outer diameter (OD) at 4 hanggang 12.7 mm (0.157–0.5 in) wall thickness (WT), kasama ang industry-standard na Ø89 mm x 6 mm (3.504 in x 0.236 in), ang tibay ng mga ito, walang tibay o welded na bakal, at walang tibay ng bakal na ito. katumpakan para sa sampling ng lupa sa kapaligiran, geotechnical, at groundwater well application. Ininhinyero para sa percussive at rotary drilling, tinitiyak nila ang maaasahang pagganap sa mapaghamong mga kondisyon ng lupa, na may kaunting pangalawang paggamit sa mga structural application.

Bakit Piliin ang Aming Geotechnical Drill Pipe?

· Pambihirang Straightness: Straightness sa loob ng 0.1mm/meter, pinapanatili ang katumpakan ng pagbabarena at binabawasan ang borehole deviation.
· Pinahusay na Mechanical Properties – Mas mataas na yield strength at fatigue resistance kumpara sa mga hot-rolled pipe.
· Tight Dimensional Tolerance : Pare-parehong OD, kapal ng pader, at pagkakaakma ng sinulid. (hal., Ø89 mm/3.504 sa OD ±0.1mm, 6 mm/0.236 sa WT ±3%) tinitiyak ang pagiging tugma sa mga geotechnical rig.
· Makinis na Panloob at Panlabas na Ibabaw – Mas mababang friction, mas madaling pag-alis ng lupa/likido.
· Pinahabang Buhay ng Serbisyo – Lumalaban sa pagsusuot, pagkasira ng sinulid, at pagkabigo sa pagkapagod.
· Pandaigdigang-Pamantayang Sukat: Ang mga sukat tulad ng Ø89 mm x 6 mm (3.504 in x 0.236 in) at Ø76.1 mm x 6 mm (3 in x 0.236 in) ay nakakatugon sa mga pangangailangan ng industriya para sa soil sampling.
·Maraming Pagganap: Na-optimize para sa Geoprobe® DT45 at mga katulad na rig, na tinitiyak ang mahusay na core sampling.

Mga Karaniwang Marka ng Bakal para sa Geotechnical Drill Pipe

Ang aming ASTM A519 Grade 4130 drill pipe ay kinukumpleto ng iba pang mga grado upang matugunan ang magkakaibang mga geotechnical na pangangailangan:

·ASTM A519 4130 (45#): High-strength alloy steel (lakas ng ani: ~520 N/mm², lakas ng tensile: ~690 N/mm²) para sa pagsa-sample ng lupa sa mga pinaghalong lupa (hal., Ø89 mm x 6 mm / 3.504 in x 0.236 in).
·ASTM A519 4140: Mas mataas na lakas (lakas ng ani: ~655 N/mm², lakas ng tensile: ~862 N/mm²) para sa mas malalim o mas mahirap na pagsa-sample ng lupa (hal., Ø101.6 mm x 8 mm / 4 in x 0.315 in).
· ASTM A519 4340: Napakataas ng lakas (lakas ng yield: ~710 N/mm², lakas ng tensile: ~930 N/mm²) para sa matinding geotechnical na kundisyon (hal., Ø114.3 mm x 10 mm / 4.5 in x 0.394 in).
· API 5DP E75: Standard drill pipe grade (lakas ng ani: ~517 N/mm², tensile strength: ~689 N/mm²) para sa geotechnical at water well drilling (hal., Ø76.1 mm x 6 mm / 3 in x 0.236 in).
· API 5DP X95: Pinahusay na lakas (lakas ng ani: ~655 N/mm², lakas ng tensile: ~724 N/mm²) para sa hinihingi na sampling ng lupa (hal., Ø89 mm x 6 mm / 3.504 in x 0.236 in).
·API 5DP G105: Mataas na lakas (lakas ng yield: ~724 N/mm², lakas ng tensile: ~793 N/mm²) para sa malalim na geotechnical drilling (hal., Ø101.6 mm x 8 mm / 4 in x 0.315 in).
·API 5DP S135: Premium na lakas (lakas ng yield: ~931 N/mm², tensile strength: ~1000 N/mm²) para sa matinding kundisyon (hal., Ø114.3 mm x 10 mm / 4.5 in x 0.394 in).
·AISI 304 (EN 1.4301): Hindi kinakalawang na asero para sa corrosion-resistant na pagbabarena sa mga kontaminadong lupa (hal., Ø89 mm x 6 mm / 3.504 in x 0.236 in).

Tinitiyak ng mga grade na ito ang versatility para sa soil sampling, groundwater well installation, at geotechnical testing, na umaayon sa mga pamantayan tulad ng API 5DP at GB/T 699.

Proseso ng Paggawa

1. Pagpili ng Raw Material – Ang mga premium na billet (45#, AISI 1045, 4130, 4140) ay sinubok para sa kadalisayan at pagkakapare-pareho.
2. Mainit na Pagbubuo – Ang mga billet ay hot-rolled o pineke sa hollow tubes.
3. Malamig na Pagguhit – Ang mga tubo ay malamig na iginuhit sa pamamagitan ng precision dies upang pinuhin ang dimensional na katumpakan, bilog, at straightness.
4. Paggamot sa init – Pagpapalamig ng temper upang balansehin ang lakas, tibay, at paglaban sa pagkapagod.
5. Pagtuwid – Tinitiyak ng mga advanced na multi-roll at hydraulic straightening machine na ang tubo ay nakakamit ng napakahigpit na straightness tolerances, na binabawasan ang paglihis ng pagbabarena.
6. CNC Machining – Ang mga dulo ay pinihit at inihanda para sa pag-threading.
7. Pag-thread – Ang mga thread ng Q™ (o R/T/API) ay pinutol gamit ang mga CNC lathe upang matiyak ang maaasahang paglilipat ng torque.
8. Paggamot sa Ibabaw – Black oxide, phosphating, galvanizing, o coating na tinukoy ng customer.
9. Inspeksyon at Pagsubok – Mga pagsusuri sa dimensyon, inspeksyon ng straightness, pagsusuri sa ultrasonic, pagsubok sa katigasan, at pagsukat ng sinulid.
10. Pag-iimpake – Ang mga tubo ay nilagyan ng mga protektor ng sinulid at ligtas na naka-bundle.

Ang prosesong ito ay naghahatid ng high-performance drill pipe para sa maaasahang sampling ng lupa.

Mga Pagtutukoy ng Materyal

Marka: ASTM A519 Grade 4130 (katumbas ng GB/T 699 45#), na may mga opsyon para sa 4140, 4340, API 5DP E75, X95, G105, S135, AISI 304
Komposisyon ng Kemikal (Grade 4130, % maliban kung tinukoy):
· Carbon (C): 0.28–0.33
· Manganese (Mn): 0.40–0.60
·Posporus (P): 0.035 max
·Sulfur (S): 0.040 max
·Chromium (Cr): 0.80–1.10
·Molibdenum (Mo): 0.15–0.25
Mga Katangian ng Mekanikal (Grade 4130, Na-Quenched at Tempered):
· Lakas ng Yield: ~520 N/mm²
· Lakas ng Tensile: ~690 N/mm²
· Pagpahaba: 15% (min)

Saklaw ng Sukat:

·Outer Diameter (OD): Ø60.3–114.3 mm (2.375–4.5 in)
· Kapal ng Pader (WT) : 4–12.7 mm (0.157–0.5 in)
· Haba: R1 (6.1–7.6 m / 20–25 ft), R2 (8.5–10 m / 28–33 ft), R3 (11.6–13.7 m / 38–45 ft), o custom-cut

Mga Karaniwang Sukat para sa Geotechnical Drill Pipe (OD x WT):
·Ø60.3 mm x 6 mm (2.375 in x 0.236 in, lightweight sampling ng lupa)
·Ø76.1 mm x 6 mm (3 in x 0.236 in, karaniwang sampling ng lupa)
·Ø89 mm x 6 mm (3.504 in x 0.236 in, karaniwang sampling ng lupa)
·Ø101.6 mm x 8 mm (4 in x 0.315 in, mas malalim na sampling ng lupa)
·Ø114.3 mm x 10 mm (4.5 in x 0.394 in, heavy-duty geotechnical drilling)

Mga Pagpapahintulot (bawat ASTM A519):
·OD: ±0.05 mm para sa Ø60.3–100 mm; ±0.1 mm para sa >100–114.3 mm
·WT: ±3%
· Haba: ±50 mm para sa haba ng hiwa
· Mga Kundisyon sa Paghahatid: Na-Quenched and Tempered, Normalized
· Mga Kondisyon sa Ibabaw: Black oxide, phosphate coated, o tinukoy ng customer
· Mga Thread ng Koneksyon: NC26, NC31, NC38, NC40, o custom

Mga aplikasyon
Ang aming ASTM A519 Grade 4130 at iba pang mga drill pipe (hal., Ø89 mm x 6 mm / 3.504 in x 0.236 in) ay idinisenyo para sa:
Geotechnical Soil Sampling, Site Investigation, Geotechnical Drilling: High-performance drill pipe para sa:
1. Pagsusuri sa Kapaligiran: Pagsusuri ng lupa para sa kontaminasyon (4130, AISI 304, Ø89 mm x 6 mm).
2. Geotechnical Investigations: Standard penetration testing (SPT), core sampling (4130, 4140, Ø76.1 mm x 6 mm).
3. Groundwater Wells: Pag-install ng mga balon sa pagsubaybay (API 5DP E75, X95, Ø101.6 mm x 8 mm).
4. Dynamic na Probing: Percussive sampling sa mixed soils (4130, G105, Ø89 mm x 6 mm).
5. Mga pagtatasa sa site ng civil engineering
6. Pagsusuri ng pundasyon at katatagan ng lupa
7. Mga Pangalawang Aplikasyon (limitadong paggamit):
· Maliliit na suporta sa istruktura (hal., ASTM A519 4140).
· Pansamantalang mga casing para sa mababaw na pagbabarena (AISI 304).

Para sa mga lighter-duty na application, galugarin ang aming ASTM A513 Grade 1010 tubing para sa conveyor rollers.

Quality Assurance

Lahat ng Grade 4130, 4140, API 5DP, at iba pang pipe ay sumusunod sa ASTM A519, API 5DP, o mga nauugnay na pamantayan. Ang mga sertipiko ng pagsubok sa bawat DIN EN 10204 3.1 ay nagpapatunay ng kemikal na komposisyon, mga katangian ng mekanikal, at katumpakan ng dimensyon. Tinitiyak ng Ultrasonic testing, hardness testing, at thread inspections ang pinakamataas na performance para sa geotechnical drilling.

Pahusayin ang Iyong Soil Sampling Efficiency

· Binuo para sa Matigas na Lupa: Ang mga sukat tulad ng Ø89 mm x 6 mm (3.504 in x 0.236 in) at Ø101.6 mm x 8 mm, na may mga grade 4130 hanggang S135, ay tinitiyak ang tibay at katumpakan.
·Pagsunod sa Mga Pamantayan sa Pandaigdig: Ang mga opsyon ng ASTM A519, API 5DP, at GB/T 699 ay nakakatugon sa mga pangangailangang geotechnical sa buong mundo.
· Flexible na Supply: Mga stock na karaniwang laki at nako-customize na haba para sa iyong mga drilling rig.
· Patnubay ng Dalubhasa: Tinutulungan ka ng aming team na piliin ang perpektong grado at sukat para sa mahusay na pag-sample ng lupa.
