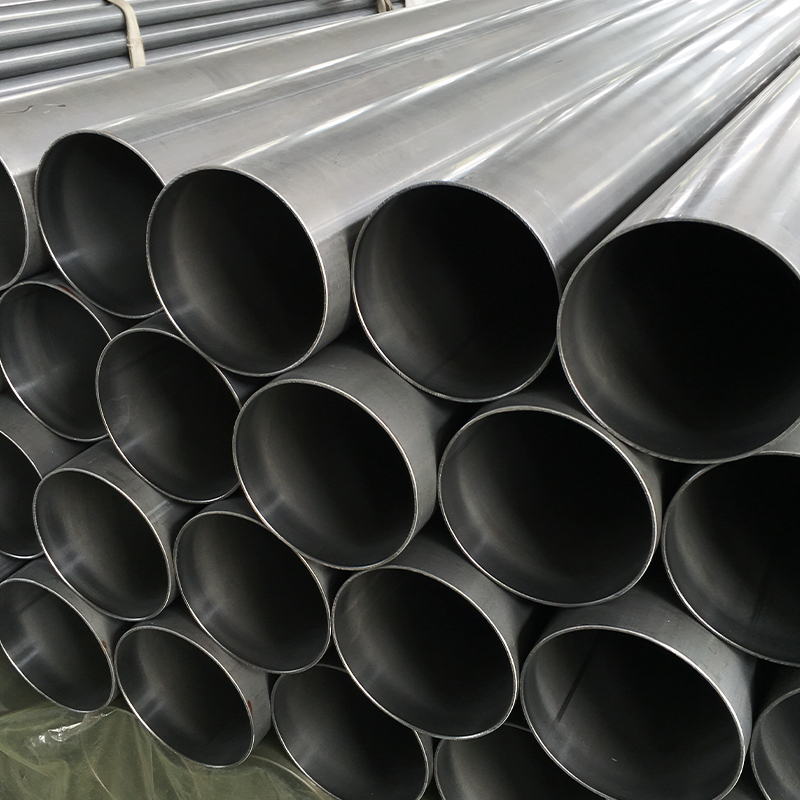

Malaking Diameter Thin Wall Cold Drawn Welded Tube – Ø100×1mmPrecision Thin-Wall Tubing para sa Magaan na Structural ApplicationMga Detalye ng Produkto
Malaking Diameter Thin Wall Cold Drawn Welded Tube – Ø100×1mmPrecision Thin-Wall Tubing para sa Magaan na Structural ApplicationMga Detalye ng Produkto
| Parameter | Pagtutukoy | Pagpaparaya |
| Panlabas na Diameter (OD) | 100mm (±0.15mm) | DIN 2393 h9 |
| Kapal ng pader | 1.0mm (±0.05mm) | DIN 2393 ±5% |
| Ang haba | 1-7m (pasadyang hanggang 12m) | Straightness ≤0.5mm/m |
| Marka ng Materyal | ST37-2 / ST52-3 / E355 | EN 10305-2 |
| Ibabaw ng Tapos | Makinis (Ra ≤1.2μm) | Opsyonal na pinakintab |
Pinalawak na Saklaw ng Sukat at Mga Detalye
| OD (mm) | Kapal ng pader (mm) | Karaniwang Haba | Pagpaparaya | MOQ |
| 50-80 | 0.8-1.5 | 2-7m | ±0.10mm | 200kg |
| 82-120 | 1.0-2.0 | 2-7m | ±0.15mm | 150kg |
| 121-180 | 1.2-3.0 | 2-7m | ±0.20mm | 100kg |
| 182-250 | 1.5-4.0 | 2-6m | ±0.25mm | 50kg |
| 251-299 | 2.0-5.0 | 2-6m | ±0.30mm | 30kg |
Pangunahing Tala:
· Available ang lahat ng laki sa ST37-2, ST52-3, E355
· Mga custom na haba hanggang 12m (straightness ≤1mm/m)
· Available ang mga espesyal na pagpapaubaya (±0.05mm pader, ±0.03mm OD)
Competitive Advantage
| Parameter | Ang aming Tube | Pamantayan sa Industriya | Walang tahi na Tube |
| OD Pagpaparaya | ±0.1mm | ±0.30mm | ±0.50mm |
| Pagkakaiba-iba ng Pader | ±2% | ±10% | ±8% |
| Lead Time | 2-3 linggo | 4-6 na linggo | 6-8 na linggo |
Mga Pangunahing Benepisyo
· 40% Pagbawas ng Timbang kumpara sa karaniwang mga tubo sa dingding
· Ready-to-Weld – Malinis, walang oxide na ibabaw (Sa 2.5)
· Batch Traceability – Buong EN 10204 3.1 na sertipikasyon
Mga Solusyon sa Packaging
| Uri | Kapasidad | Mga Espesyal na Tampok |
| Mga Rack ng VMI | 200 tubo | Pagsubaybay sa RFID, paghahatid ng JIT |
| Mga Anti-Crush Box | 50 tubo | Kinokontrol ng halumigmig |
| Mga Eco Pack | 100 tubo | Recyclable PET strap |
Proseso ng Produksyon
1. Pagpili ng Materyal
· Cold-rolled steel strip (EN 10139) na may kontroladong kimika
·Ultrasonic-cleaned surface (Sa 2.5 standard)
2. Precision Welding
·High-frequency induction welding (400kHz)
·In-line na seam annealing para sa pare-parehong istraktura ng butil
3. Malamig na Pagguhit
·3-stage na proseso ng pagguhit na may 18% na bawas
· Espesyal na suporta sa mandrel para sa integridad ng manipis na pader
4. Kontrol sa Kalidad
·100% eddy kasalukuyang pagsubok (EN 10246-1)
·Pagsukat ng laser micrometer (±0.02mm)
· Pagsusuri ng hydrostatic (opsyonal, hanggang 150bar)
Teknikal na Paghahambing
| Tampok | Ang aming Ø100×1mm Tube | Karaniwang CDW Tube |
| Pagkakatugma ng Pader | ±0.03mm | ±0.10mm |
| Ovality | ≤0.1% OD | ≤0.3% OD |
| Lakas ng Yield | 20% mas mataas | Pamantayan |
| Pagkagaspang sa Ibabaw | Ra 0.8-1.2μm | Ra 1.5-2.5μm |
Pangunahing Kalamangan
· Pagtitipid sa Timbang: 30% na mas magaan kaysa sa mga karaniwang tubo
· Precision Fit: Tamang-tama para sa telescoping assemblies
· Epektibo sa Gastos: 15-20% na mas mura kaysa sa mga walang putol na alternatibo
· Handa nang Gamitin: Walang kinakailangang pangalawang machining
Mga Karaniwang Aplikasyon
· Mga bahagi ng aerospace (mga hindi kritikal na istruktura)
· Mga frame ng kagamitang medikal
· Mga sistema ng pag-mount ng solar panel
· Mga arkitektura ng pagpapakita ng eksibisyon
· Robotics arm conduits
Mga Pagpipilian sa Pag-iimpake
| Uri | Dami bawat Bundle | Proteksyon |
| Kahong Kahoy | 50 tubo | Hindi tinatagusan ng tubig na pambalot |
| Steel Strip Pack | 100 tubo | Mga bantay sa gilid |
| Custom na VMI Rack | 200 tubo | Na-tag ang RFID |
Makipag-ugnayan sa Aming Mga Espesyalista sa Thin-Wall:
·[Button] Humiling ng Libreng Sample (2m ang haba)
·[Button] Kumuha ng MOQ Presyo
Ang Suao ay isang propesyonal na tagagawa ng mga high-precision cold drawn steel tubes, hydraulic tubes, at mechanical structure tubes, na pinagsasama ang R&D, produksyon, inspeksyon, at pandaigdigang pagbebenta. Nagpapatakbo kami ng dalawang pangunahing pasilidad ng produksyon na sumasaklaw sa mahigit 36,000 metro kuwadrado, na may higit sa 200 empleyado at taunang output na 50,000+ tonelada, na nagbibigay sa mga customer sa mga pangunahing pamilihang industriyal sa buong mundo. Bilang Mga Supplier ng Malaking Diameter Manipis na Pader CDW steel tube Ø100*1, ang aming integrated manufacturing capabilities ay kinabibilangan ng cold drawing, heat treatment, straightening, finishing, cutting, chamfering, at surface treatment. Ang mga ito ay sinusuportahan ng isang buong hanay ng mga advanced na kagamitan para sa non-destructive testing, chemical analysis, at online dimensional monitoring—na tinitiyak na ang bawat tubo ay nakakatugon sa mahigpit na pamantayan ng kalidad. Patuloy kaming namumuhunan sa automation at smart manufacturing systems upang paganahin ang flexible, high-mix, low-volume production. Custom Malaking Diameter Manipis na Pader CDW steel tube Ø100*1. Ang aming mga produkto ay malawakang ginagamit sa construction machinery, hydraulic systems, automotive parts, wind energy, shipbuilding, railways, at oil & gas sectors. Sertipikado sa ISO 9001, ISO 14001, CE, at RoHS standards, ang Hongli ay higit pa sa isang manufacturer—kami ay isang pinagkakatiwalaang pangmatagalang kasosyo para sa mga pandaigdigang kliyenteng industriyal.
